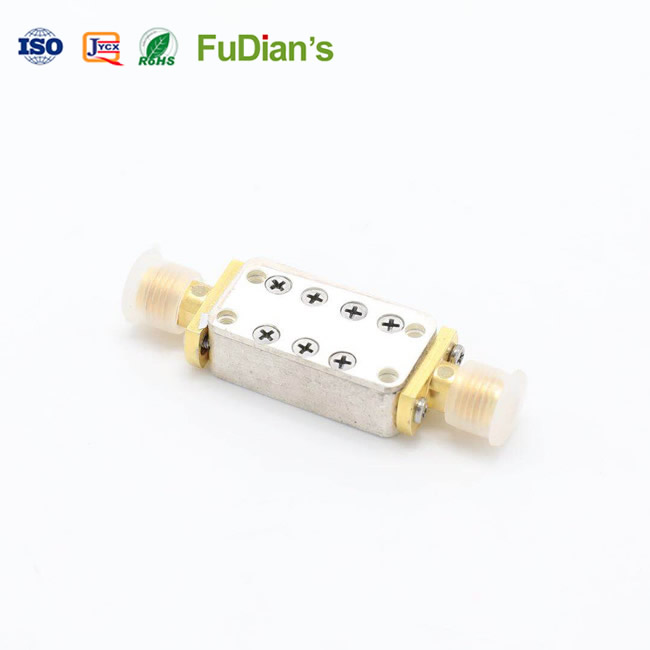

| 名称：金属腔体带通滤波器 |
|
| ·详细描述 |
|
|
性能特点
交指线腔体滤波器的二次通带在 3ω 处，设计带宽可由 1%以下直到一个倍频程以上。其工作频率可覆盖 0. 5~18GHz，谐振器数目一般为 3~9 级，特殊情况,可达 13 级或更多。交指线腔体滤波器的标准响应为 0.05dB 切比雪夫响应函数，具有结构紧凑、牢固，性能稳定可靠的特点，有适用于各种带宽的结构和设计方法，应用极广。
主要指标
1. 系列号： DL
2. 频率范围：0.5~18GHz
3. 相对带宽：5%~50%（特殊要求可做到 3%~60%）
4. 驻波 VSWR：1.5：1（特殊要求可做到 1.1：1）
5. 插入损耗：插入损耗随频率、带宽、体积、级数的不同而不插损<1dB。
6. 阻带衰减：近端的阻带抑制取决于级数的多少，远端的dB。
7. 输入/ 输出阻抗：50Ω
8. 环境参数：
冲击 10g（特殊情况 20g）
振动 10g（特殊情况 25g）
温度 -40~100℃
相对湿度 0~90%
|
| |
