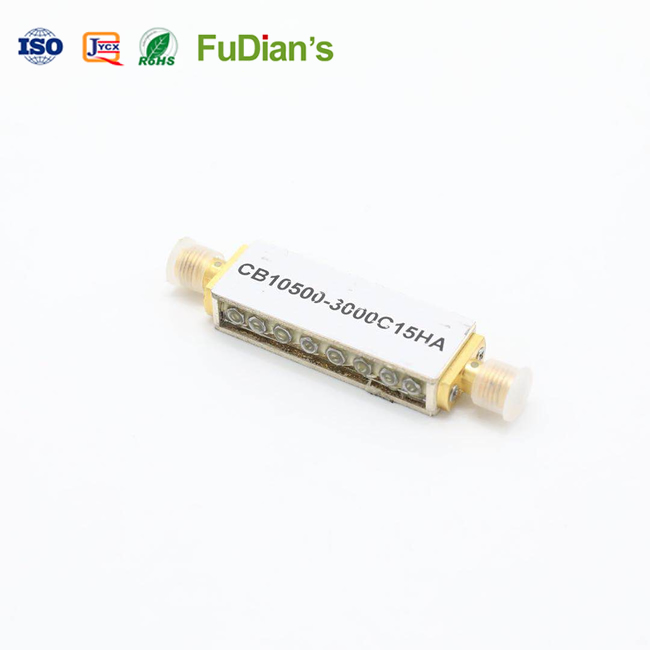

| 名称：金属腔体带通滤波器 |
|
| ·详细描述 |
|
|
性能特点
同轴腔滤波器体积小，Q值较高，温度稳定性好，特别适合于窄带应用。其
工作频率可覆盖 800~6000MHz，可实现带宽为 0. 5%~3%。
同轴腔滤波器的标准响应为 0.05dB 切比雪夫响应函数，谐振器数目一般为
3~9 级，特殊情况可达 13 级或更多。
主要指标
1. 系列号： CC
2. 频率范围：0.8~8GHz
3. 相对带宽：0.5%~3%
4. 驻波 VSWR：1.5：1（特殊要求可做到 1.1：1）
5. 插入损耗：插入损耗随频率、带宽、体积、级数的不同而不同，典型的带内插损<1dB。
6. 阻带衰减：近端的阻带抑制取决于级数的多少，远端的阻带抑制一般大于 60dB。
7. 输入/ 输出阻抗：50Ω
8. 环境参数：
冲击 10g（特殊情况 20g）
振动 10g（特殊情况 25g）
温度 -40~100℃
相对湿度 0~90%
|
| |
